配線簡單
操作容易
節省能源

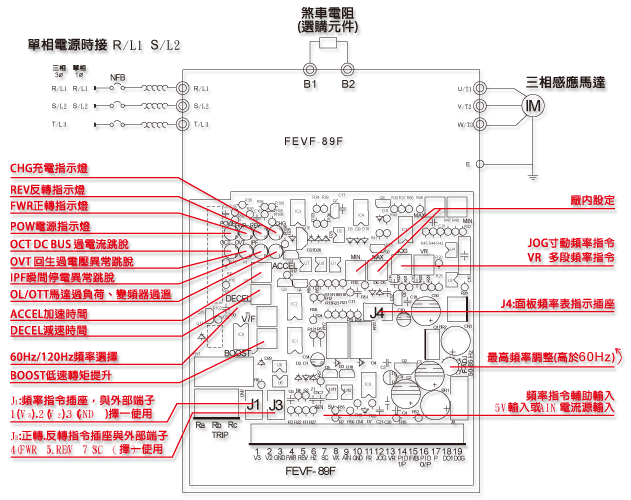

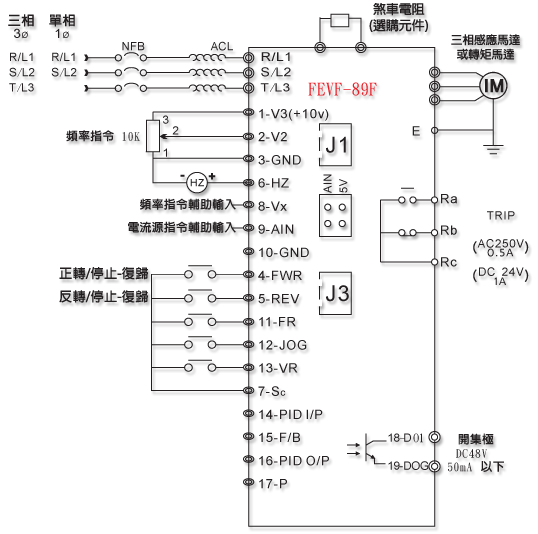

| 端子種類 | 端子符號 | 端子名稱 | 說明 | |
主 迴 路 端 子 |
電源 | R/L1.S/L2.T/L3 | 交流電源輸入端子 | 三相電源輸入。如果單相電源請接R/L1,S/L2 |
| 馬達 | U/T1.V/T2.W/T3 | 馬達線端子 | 三相可變頻率，可變電壓，接馬達線。 | |
煞車單元 |
B1 B2 | 煞車電阻端子 | 外接煞車電阻。 | |
| PN | 外接煞車模組 | 外接煞車模組端子。 | ||
| 接地 | E | 接地用端子 | 第三種接地 100Ω 以下。 | |
控 制 迴 路 端 子 |
頻率速度 指令輸入端子 |
1-V3 +10V 2-V2 (0~10V) 3-GND (0V) |
頻率指令源和輸入端子 |  外部輸入端 1-V3、2-V2、3-GND 和 Ｊ1 插座相同，請擇一使用。 |
8-Vx 9-AIN |
頻率指令輔助輸入端子 |  8-Vx:頻率指令電壓輸入端子。 9-AIN:頻率指令電流源輸入端子。 |
||
正 轉 反 轉 |
4-FWR 5-REV 7-SC |
 |
 |
|
| 頻率表 | 3-GND 6-HZ |
 |
外接頻率表 DC 0~10V | |
寸動或多段 頻率控制端子 |
12-JOG 13-VR |
 |
 |
|
PID控制 |
14-PID I/P 15-F/B 16-PID O/P |
14-PID I/P (0~10V) 15-F/B (0~10V) 16-PID O/P(0~10V) |
 |
|
17-P,10-GND |
17-P,10-GND | 數位頻率表電源DC ＋15V | 外接操作面板時，數位頻率表電源 DC ＋15V 20mA | |
| 異常警報 | Rc Rb Ra | 變頻器異常警報輸出端子 |  |
|
18-DO1 19-DOG |
||||
變頻器 異常跳脫 復歸 |
 |
 |
變頻器異常跳脫 : OCT (變頻器過電流)，OVT (變頻器回生過電壓)，IPF (變頻器瞬間停電時，異常跳脫)，OTT/OL (變頻器散熱片過熱或馬達過負荷時，異常跳脫)。 以上五種可能情形時，紅色指示燈會亮，當故障排除後，只要開關做(運轉-停止/復歸)一次動作，異常紅色指示燈熄滅後即可恢復再起動運轉。 |
|
| 規 格 | 最低規格值 | 瓦特數 | |
AC 200v級 |
1HP | 200Ω | 100W |
| 2HP | 200Ω | 200W | |
| 3HP | 150Ω | 300W | |
| 5HP | 100Ω | 400W | |
| 7.5HP | 100Ω | 400W | |
| 10HP | 80Ω | 500W | |
AC 400v級 |
1HP | 800Ω | 200W |
| 2HP | 600Ω | 300W | |
| 3HP | 400Ω | 400W | |
| 5HP | 300Ω | 400W | |
| 7.5HP | 250Ω | 500W | |
| 10HP | 250Ω | 600W | |
