配线简单
操作容易
节省能源

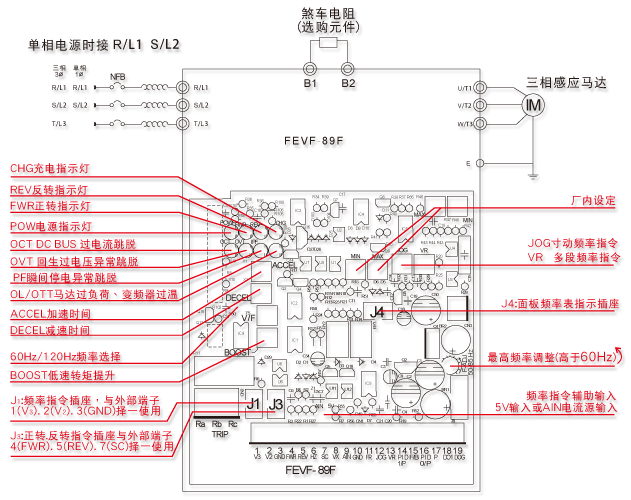

| 端子种类 | 端子符号 | 端子名称 | 说明 | |
主 回 路 端 子 |
电源 | R/L1.S/L2.T/L3 | 交流电源输入端子 | 三相电源输入。如果单相电源请接R/L1,S/L2 |
| 马达 | U/T1.V/T2.W/T3 | 马达线端子 | 三相可变频率，可变电压，接马达线。 | |
煞车单元 |
B1 B2 | 煞车电阻端子 | 外接煞车电阻。 | |
| PN | 外接煞车模组 | 外接煞车模组端子。 | ||
| 接地 | E | 接地用端子 | 第三种接地 100Ω 以下。 | |
控 制 回 路 端 子 |
频率速度 指令输入端子 |
1-V3 +10V 2-V2 (0~10V) 3-GND (0V) |
频率指令源和输入端子 |  外部输入端 1-V3、2-V2、3-GND 和 Ｊ1 插座相同，请择一使用。 |
8-Vx 9-AIN |
频率指令辅助输入端子 |  8-Vx:频率指令电压输入端子。 9-AIN:频率指令电流源输入端子。 |
||
正 转 反 转 |
4-FWR 5-REV 7-SC |
 |
 |
|
| 频率表 | 3-GND 6-HZ |
 |
外接频率表 DC 0~10V | |
寸动或多段 频率控制端子 |
12-JOG 13-VR |
 |
 |
|
PID控制 |
14-PID I/P 15-F/B 16-PID O/P |
14-PID I/P (0~10V) 15-F/B (0~10V) 16-PID O/P(0~10V) |
 |
|
17-P,10-GND |
17-P,10-GND | 数位频率表电源DC ＋15V | 外接操作面板时，数位频率表电源 DC ＋15V 20mA | |
| 异常警报 | Rc Rb Ra | 变频器异常警报输出端子 |  |
|
18-DO1 19-DOG |
||||
变频器 异常跳脱 复归 |
 |
 |
变频器异常跳脱 : OCT (变频器过电流)，OVT (变频器回生过电压)，IPF (变频器瞬间停电时，异常跳脱)，OTT/OL (变频器散热片过热或马达过负荷时，异常跳脱)。 以上五种可能情形时，红色指示灯会亮，当故障排除后，只要开关做(运转-停止/复归)一次动作，异常红色指示灯熄灭后即可恢复再起动运转。 |
|
| 规 格 | 最低规格值 | 瓦特数 | |
AC 200v级 |
1HP | 200Ω | 100W |
| 2HP | 200Ω | 200W | |
| 3HP | 150Ω | 300W | |
| 5HP | 100Ω | 400W | |
| 7.5HP | 100Ω | 400W | |
| 10HP | 80Ω | 500W | |
AC 400v级 |
1HP | 800Ω | 200W |
| 2HP | 600Ω | 300W | |
| 3HP | 400Ω | 400W | |
| 5HP | 300Ω | 400W | |
| 7.5HP | 250Ω | 500W | |
| 10HP | 250Ω | 600W | |
