FEVF-89TX-1 特性

  • 富茂FEVF-89TX- 1转矩扭力变频器逆变器(扭力):简单,容易配线操作。接上三相(R.S.T)或单相(R.S)电源。再接上三相交流马达或转矩马达(U.V.W)即可做无段调整转矩扭力和无段调整频率速度。不需要任何配件及参数调整设定,即可做任何卷取(中心卷取或表面卷取)的控制。有防止松脱功能且不会震动。
  • 转矩扭力信号DC(0〜10V),频率速度信号DC(0〜10V)。做0〜100%的频率速度和转矩扭力控制。
  • FEVF-89TX- 1转矩扭力和频率速度各有二个信号输入端子,可做多重外部输入控制。频率速度端子(F2.Fx),转矩扭力端子(T2.Tx)。
  • FEVF-89TX-1转矩扭力变频器,每次起动运转,皆有起动转矩扭力补偿(提升)和起动频率速度补偿(提升)功能,自动增加起动时所需额外的转矩扭力(FEVF-89T、FEVF-89TX无此功能)。
  • FEVF-89TX-1转矩扭力变频器可与荷重元(LOAD CELL)张力控发送器或近接开关+控制,做自动递增或递减频率速度或转矩扭力功能(此为外加荷重元张力控制器)。
  • FEVF-89TX-1转矩扭力变频器有模拟自动递增或递减转矩扭力功能。范例[第8和第9图。(选用)]对于卷取时有需要随卷取物增加,必须递增扭力或递减扭力,递增频率或递减频率。(选购品)
  • FEVF-89TX-1转矩扭力变频器在转矩扭力限制功能上有防止卷取物松脱功能,且在送料机停止送料时,FEVF-89TX-1转矩扭力变频器所传动的马达有极佳的静止防松脱的马达扭力。
    注:也就是传动轴不会有上下或前后震动的转动。
  • FEVF-89TX-1转矩扭力变频器有主动运转功能,而在被动时(也就是被拖着转动)有低阻力、低张力,跟随着运转功能。
    注:须加煞车电阻。
  • FEVF-89TX-1:实绩证明适用于电子级玻璃纤维布的卷取

FEVF-89TX-1

型号说明 FEVF

电源电压 POWER SOURCE

3
电源相数
1:单相 1-Phase
3:三相3-Phase
2
输入电压
1:110V(AC)
2:220V(AC)
3:380V(AC)
4:400V(AC)
5:415V(AC)
6:440V(AC)
7:460V(AC)

马达规格

2
输出电压
1:三相220V
3:三相380V
4:三相440V
P5-05
P5:1/2HP
01:1HP
02:2HP
03:3HP
05:5HP
07:7.5HP
10:10HP
:
:
60:60HP

规格

型号 322P5 32201 32202 32203 32205 32207 32210 32215 32220 32203 32203 32240 32250 32260

马达功率(KW)

Motor Output

0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45

马达容量(HP)

Motor Hp

1/2 1 2 3 5 7.5 10 15 20 25 30 40 50 60

定额输出电流(A)

Rated output current

3.1 4.5 7 10.5 16 24 32 45 60 72 85 110 140 170

定额容量(KVA)

Inverter Capacity

1.2 1.4 2.7 4 6 10 13.7 17.9 22 27.5 33 43 52 65

输入电压

Line Souce

3Phase三相 220~230v±10% 50/60HZ±5%

输出最大电压

Max output Voltage

3Phase三相 0~230v Three phase 0-230V
型号

333P5

344P5

33301

34401

33302

34402

33303

34403

33305

34405

33307

34407

33310

34410

33315

34415

33320

34420

33325

34425

33330

34430

33340

34440

33350

34450

33360

34460

马达功率(KW)

Motor Output

0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45

马达容量(HP)

Motor Hp

1/2 1 2 3 5 7.5 10 15 20 25 30 40 50 60

定额输出电流(A)

Rated output current

1.5 2.3 3.8 5.2 8.8 12 16 24 30 39 45 60 73 85

定额容量(KVA)

Inverter Capacity

1 1.7 2.9 4 6.7 10.3 12.3 17.9 22 28 34 44 53 65

输入电压

Line Souce

3Phase三相 380~440v±10% 50/60HZ±5%

输出最大电压

Max output Voltage

3Phase三相 0~230v Three phase 0-380V 0-460V

控制原理

Control Method

近似正旋波PWM控制方式 V/F控制 Sine Wave Pwm(V/F contorol)

转矩扭力信号设定

Torque Signal(MAN)

手动0~10V 自动0~10V 0~20mA Man Dc 0-10V Aut Dc 0-10V or 0~20mA

加减速时间

Accel/Decel Time

1~11sec,扭力优先时,加减速时会自动协调,而不受ACCEL / DECEL所设限。

煞车能力

Braking Torque

低于20%(外加煞车电阻) (with optional braking resistor)扭力控制时和扭力大小有关。

过戴保护

Overload Capacity

150% 一分钟 电流跳脱 (With optional braking resistor)扭力控制时和扭力大小有关。

过电压

Over Voltage

DC电压>410V(电源110/220V AC) DC电压>810V(电源380/440V AC) DC Bus voltage exceed

操作温度

Operation Temperature

-10~40°C/0~90°C 相对湿度不结露

耐震动

Vibration-Proof

1G(9.8m/s2)

指示说明

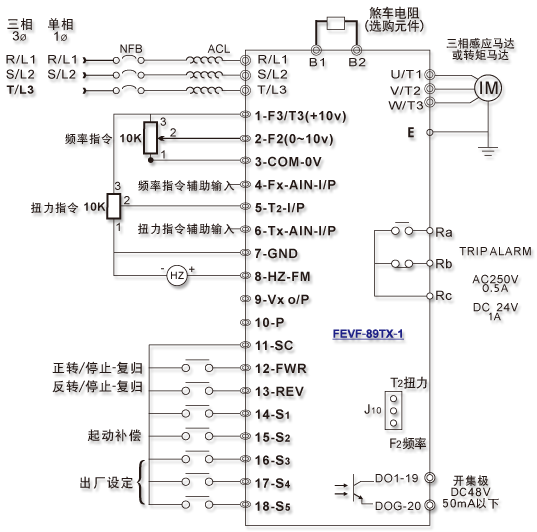

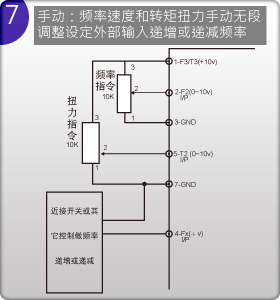

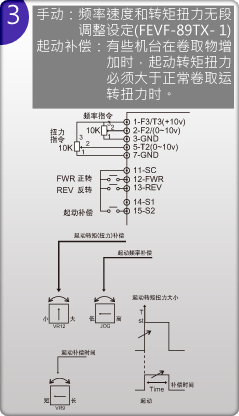

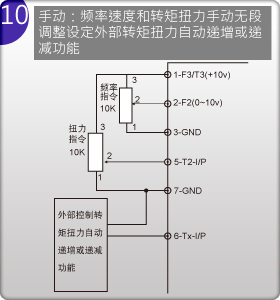

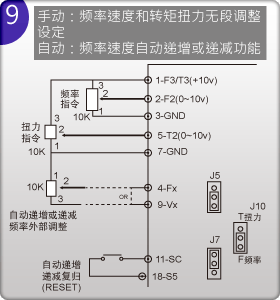

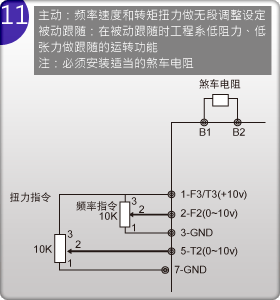

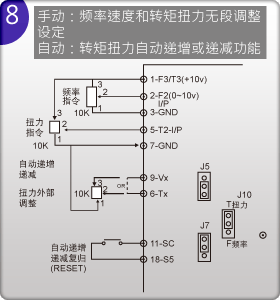

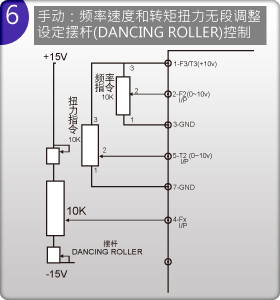

FEVF-89TX-1 应用范例

接线端子功能 FEVF-89TX-1

端子种类 端子符号 端子名称 说明



电源 R/L1.S/L2.T/L3 交流电源输入端子 三相电源输入,如果单相电源的请接R/L1、S/L2端子。
马达 U/T1.V/T2.W/T3 马达线端子 三相可变频率、可变电压、可变电流接马达线。



煞车单元

B1 . B2 煞车电阻端子 外接煞车电阻。
P . N 外接煞车模组 外接煞车模组端子。
接地 E 接地用端子 第三种接地100Ω以下。































频率速度

指令输入端子

1-F3/T3(+10v)

2-F2/(0~10v)

3-GND

频率速度指令源和输入端子

频率速度指令源和输入端子和插座(J1的相同)。



注:从输入端子1.2.3输入时,J1的插座要开路(择一使用)

4-Fx 频率指令辅助输入端子

做为外部频率速度信号输入端子(0~10V)

转矩扭力

指令输入端子

1-F3/T3(+10v)

5-T2/(0~10v)

7-GND

转矩扭力指令源和输入端子

转矩扭力指令源和输入端子和插座(J2相同)(0~10v)。



注:从输入端子5输入时,J2插座要开路(择一使用)。

6-Tx 转矩扭力辅助输入端子

做为外部转矩扭力信号输入端子(0~10V)

正转反转

12-FWR

13-REV

11-SC

  正转、反转外部控制输入端子请用Relay接点来控制正转、反转

起动转矩

扭力补偿

  起动转矩大于运转转矩时,可增加起动转矩。

频率表

7-GND

8-Hz-FM

 外接频率表DC0~10v。

10-P

10-P +15v 电压+15v 20mA以下 操作面板,数位频率表电源 +15v 20mA以下。

频率

递增、递减

 开路:递增、频率递增、递减、输入端子  递增+T、递减-T 作为频率递增、递减输入端子(选用)

扭力

递增、递减

 扭力递增、递减、输入端子  作为扭力递增、递减输入端子(选用)

扭力、频率

递增、递减

复归

 频率或扭力递增、递减复归(RESET)端子 做为频率或扭力递增、递减复归(RESET)端子(选用)
异常警报 Rc Rb Ra 变频器异常警报端子  变频器异常警报输出接点。

19-D01

20-DOG

变频器

异常跳脱 复归

  变频器异常跳脱OCT(变频器过电流)OVT(变频器过电压)IPE(变频器瞬间停电时跳脱)OTT/OL(变频器散热片过热或马达过负荷)异常跳脱时,红色指示灯会亮,当故障排除后,只要开关做运转,停止往复一次,异常跳脱红色指示灯熄灭即可恢复,可以顺利运转。
